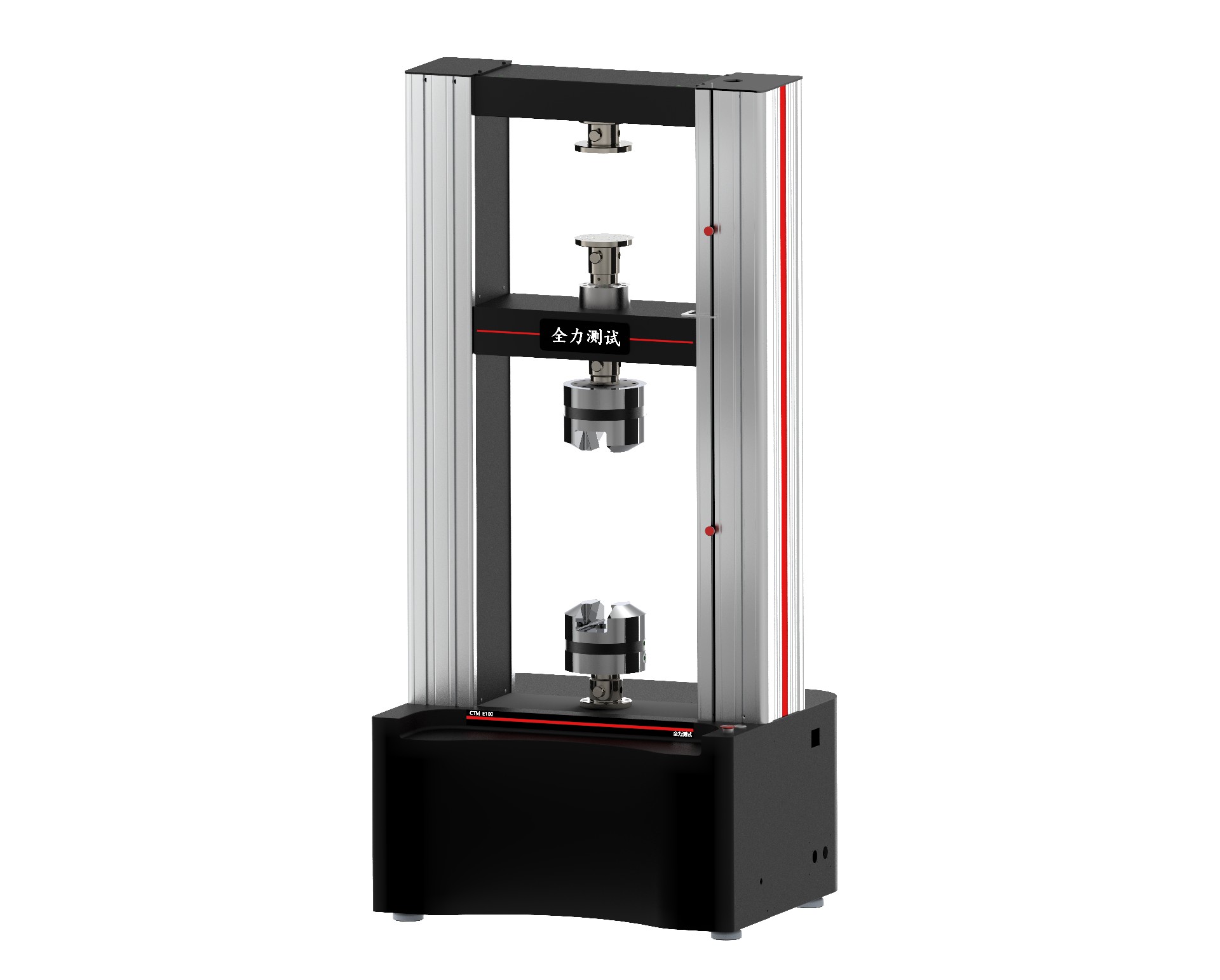

CTS-E200系列微机控制电子式万能试验机
一、产品概述：
微机控制电子式万能试验机主要用于金属和非金属质料的拉伸、压缩、弯曲等试验 。适用于钢铁冶金、建工建材、航空航天、质量监督、教学科研单位等领域 。
试验机切合GB/T 228.1-2021《金属质料 拉伸试验 第1部分：室温试验要领》、GB/T7314《金属质料室温压缩试验要领》及GB/T14452《金属质料弯曲力学性能试验要领》 。丈量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能参数 。满足多种标准及全球最新宁静指令：如ASTM E 4、ISO 75000.5机械防护等标准 。
二、产品特点：
1、 主机结构
上下双空间结构，无需更换连接件可直接更换试验空间 。由上横梁、中横梁、事情台及底面板通过两副滚珠丝杠、四根立柱组成框架结构，增加了框架架构的刚度 。
2、 主要部件
优化设计上横梁、中横梁、事情台结构增加了相应的刚度，且配以无间隙精密磨制滚珠丝杠传动，提高了传动效率和位移精度 。导向接纳无油润滑轴承，提高了试验机运行速度、包管运行平稳无噪音，从而整体提高了试验机的准确度和耐久性 。
3、 载荷丈量
接纳进口高精度、高稳定性轮辐式拉压应变传感器，包管试验力精度，可扩展增加多个传感器，实现试验力更宽规模的丈量 。
4、 传动系统
接纳进口全数字式交流伺服系统，控制高精度、高响应频率交流伺服电机，包管传动系统的效率高、噪音低、传动平稳 。
5、 试验附具
接纳插销方法，很是便当连接多规格的附具，满足种种质料的测试要求 。
6、 试验� ；�
具有完善的限位� ；すπА⒐毓鞅 ；ぁ⑹匝槎狭炎远 ；裙πВ僮髂部煽� 。
三、产品的制造和检验标准：
GB/T 16491-2022《电子万能试验机》 ；
GB/T 2611-2022 《试验机通用技术要求》 ；
JJG 139-2014 《拉力、压力和万能试验机》 ；
JJG 475-2008 《电子式万能试验机检定规程》 ；
GB/T 16825.1《静单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》 ；
GB/T 22066-2008《静力单轴试验机盘算机数据收罗系统的评定》 。
四、标准配置：
拉伸夹具 1套、压缩夹具1套、 弯曲夹具1套
五、拓展配置：
全自动引伸计、大变形引伸计、专用附具、情况试验箱等
六、技术指标：
技术名称 | 技术参数 | |
产品型号 | CTS-E200 | |
试验机级别 | 0.5级 | |
主机参数 | 上横梁尺寸（mm） | 长×宽×高：949×300×160 |
中横梁尺寸（mm） | 长×宽×高：882×300×190 | |
事情台尺寸（mm） | 长×宽×高：1040×340×190 | |
滚珠丝杠副规格（mm） | 6310 | |
立柱直径（mm） | Φ55（4根） | |
有效试验宽度（mm） | 600 | |
有效拉伸行程（mm） | 600 | |
有效压缩行程（mm） | 600 | |
横梁最大行程（mm） | 1380 | |
伺服电机功率（kW） | 4 | |
主机外形尺寸 (mm) | 1115×860×2510 | |
主机重量（kg） | 1800 | |
力值丈量参数 | 最大试验力（kN） | 200 |
试验力丈量规模 | 最大试验力的0.2%-100% | |
试验力示值相对误差 | ±0.5% | |
试验力区分力 | 1/1000000 FN | |
位移丈量参数 | 位移区分力（μm） | 0.033 |
横梁位移示值相对误差 | ±0.5% | |
变形丈量参数 | 变形丈量规模 | 0.2%-100% FN |
变形丈量精度 | ±0.5% | |
变形示值区分率 | 最大变形量的1/±1000000 | |
变形丈量系统（标距mm/变形mm） | 50/10 | |
控制参数 | 横梁速度调理规模（mm/min） | 0.001-1200 |
满载试验速度调理规模（mm/min） | 0.001-850 | |
力控速率调理规模 | 速率＜0.05% FN/s时，为设定值的±1%以内 ；速率≥0.05% FN/s时，为设定值的±0.5%以内 。 | |
变形速率调理规模 | 变形速率控制精度：速率＜0.05% FN/s时，为设定值的±1%以内 ；速率≥0.05% FN/s时，为设定值的±0.5%以内 | |
位移速率控制精度 | 速率＜0.01mm/min时，为设定值的±1%以内 ；速率≥0.01mm/min时，为设定值的±0.2%以内 。 | |
恒力、恒位移、恒变形控制规模 | 0.5%~100% FN | |
恒力、恒位移、恒变形控制精度 | 设定值≥10% FN时，为设定值的±0.1%以内 ； 速率＜10% FN时，为设定值的±1%以内 | |
附具参数 | 液压拉伸附具（mm） | 平钳口：0-10、10-20、20-30 圆钳口：Φ6-16、Φ16-26、Φ26-36 |
压缩附具（mm） | Φ120 | |
